产品名称：平板形多车道窄波测速雷达
产品品牌：esVille/立世威尔
产品概述：

Ø  ES-CSR10高精度多车道测速雷达采用现代微波技术和高速数字信号处理技术，具有高精度、易调试、高稳定性等特点。

Ø  ES-CSR10采用单发单收的设计方式，通过频移键控的调制方式，实现雷达的测速和测距功能，可以避免静止目标对雷达测速造成的影响，同时实现车道划分功能，可完成多种路况下的车速检测。

Ø  采用24GHz单片微波集成电路技术，先进的信号处理技术，可实现精准抓拍，误拍率低。

Ø  ES-CSR10测速精度高、调试简易、稳定性高的特点。

Ø  ES-CSR10可以实现雷达载体移动时测速（需上报车辆运行速度）。

Ø  ES-CSR10可以探测1~4个车道，多种触发方式：触头、触尾、双触、持续。

Ø  ES-CSR10环境适应性强，检测性能不受光照、灰尘、雨雪等外界环境干扰。

Ø  ES-CSR10高精度多车道测速雷达系统配置路侧静态测速和运行中移动测速多种工作方式。同时可以配合视频抓拍系统，实现违章车辆的自动识别与抓拍，适用于多种路况车辆速度的检测和交通违法行为的取证管理，为交通执法提供可靠的数据支持。

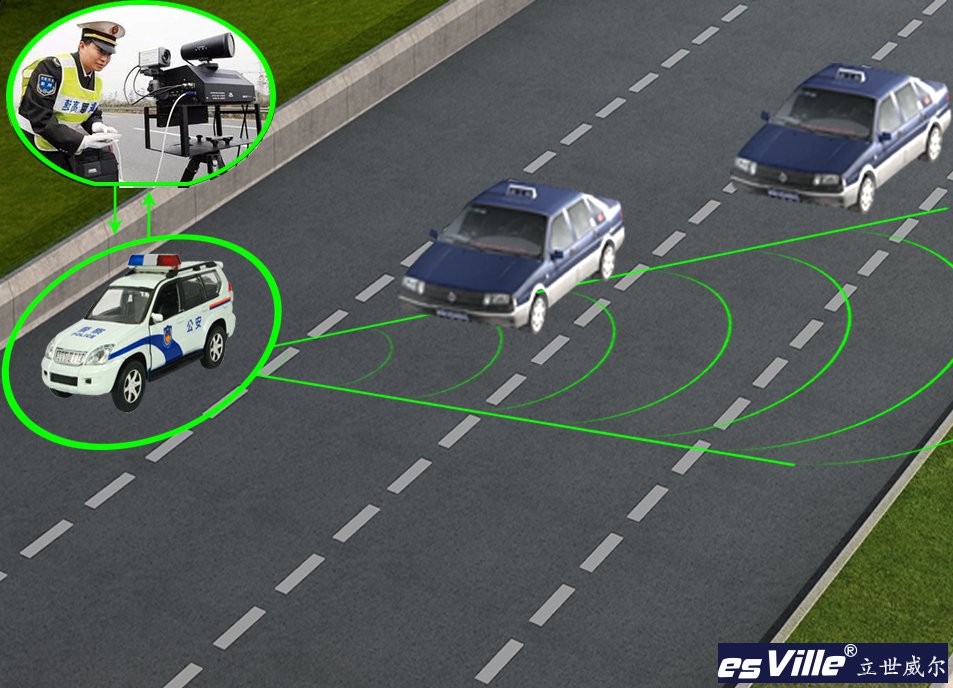

图1 ES-CSR10多车道测速雷达工作示意图

产品详细参数：

安装规范：

ES-CSR10高精度固定测速雷达需要与摄像机一起工作，当目标进入雷达探测区域后，雷达提供触发信号至摄像机，摄像机完成超速拍照。图3为雷达触头探测模拟图。

图3雷达触头探测模拟图

维护保养与常见故障判断：

雷达具有技术含量高、专业强的特性，使用前请仔细阅读产品使用说明书及相关文档。
使用注意事项

l  供电电压需合适，不宜过高，以免影响雷达性能；

l  请确保雷达正面无遮挡物；

l  串口请勿热插拔；

l  避免冲击和跌落，以免损坏产品。

常见故障判断

l  调试软件无法连接

1、检查电源是否接好。

2、检查串口线是否接牢，线序是否正确。

3、如使用RS485转换器，检查转换器是否正常工作。

l  无法进行测速

1、检查雷达照射位置是否准确。

2、检查线缆是否接好，并通过调试软件回读参数，确定参数设置是否合适，有没有超限。

3、检查附近是否有强电磁干扰。

l  无车经过却有速度

1、检查雷达是否对准目标车道。

2、检查附近是否有强电磁干扰。
